NVMe over TCP

NVMe over TCP (NVMe/TCP) — это сетевой протокол, который инкапсулирует команды высокопроизоритетного протокола NVMe в пакеты стандартного стека TCP/IP. Он позволяет организовать высокоскоростной доступ к NVMe-накопителям по обычным Ethernet-сетям, не требуя специальных транспортных сред (как, например, Fibre Channel или InfiniBand) или сложной настройки сетей с потерей пакетов (Lossless Ethernet). NVMe/TCP делает производительность флеш-памяти доступной для организаций, стремящихся модернизировать свои системы хранения данных (СХД) с минимальными изменениями в существующей инфраструктуре.

Архитектура и принципы работы

Протокол устанавливает прямое соединение между инициатором (сервером) и целевым устройством (системой хранения) через стандартные Ethernet-коммутаторы. Ключевые особенности архитектуры NVMe/TCP:

• Прямая инкапсуляция: Команды и данные NVMe упаковываются в TCP-сегменты, что гарантирует надежную доставку без потерь на уровне транспортного протокола.
• Многопутевой доступ (Multipathing): Поддержка нескольких независимых путей между сервером и хранилищем, что повышает отказоустойчивость и позволяет балансировать нагрузку.
• Асимметричный доступ к Namespace: Возможность доступа к логическим разделам накопителя (NVMe Namespace) через оба контроллера системы хранения с автоматическим переключением при сбоях.
• Эффективность передачи: Оптимизированный формат команд сохраняет низкие задержки, характерные для NVMe, даже при передаче по сети.

Ключевые преимущества

1. Простота внедрения и низкая стоимость:
   • Работа на любом Ethernet-оборудовании: Для развертывания не требуются специализированные адаптеры, оптические каналы или «дорогие» коммутаторы с поддержкой DCB (Data Center Bridging). Достаточно стандартных сетевых карт и коммутаторов.
   • Отсутствие требований к Lossless сети: В отличие от NVMe over Fabrics (NVMe-oF) с использованием Fibre Channel или RoCE, TCP сам гарантирует доставку пакетов, что упрощает настройку сети и отключает необходимость в сложных механизмах управления перегрузками (QoS).
2. Производительность и эффективность:

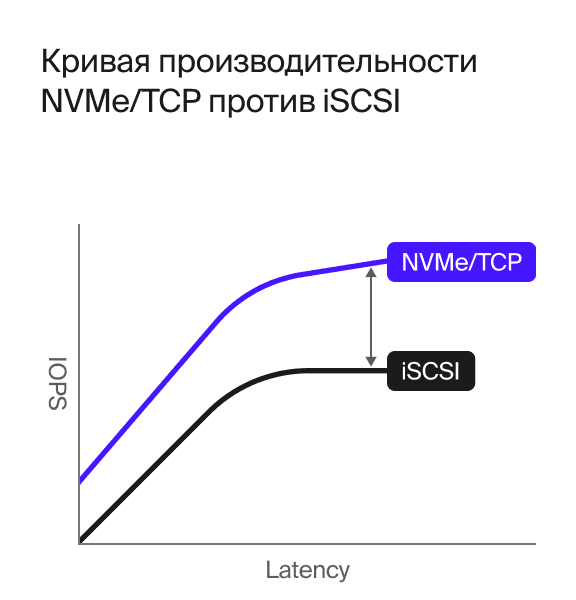

   • Минимальные задержки: Благодаря прямой передаче команд NVMe через сетевой стек, протокол обеспечивает сквозной (end-to-end) доступ к накопителям с задержками, близкими к локальным.
   • Высокая пропускная способность: Эффективное использование пропускной способности канала позволяет утилизировать современные скоростные Ethernet-линки (25GbE, 100GbE и выше).
3. Надежность и отказоустойчивость:
   • Гарантированная доставка: Встроенные механизмы TCP обеспечивают целостность данных при транспортировке.
   • Автоматическое восстановление: При отказе контроллера или сетевого пути трафик автоматически перенаправляется по альтернативному маршруту, а специальные механизмы гарантируют сохранность данных при сбоях питания.
4. Упрощение администрирования:
   • Использование единой консолидированной IP-сети для всего трафика (хранение, резервное копирование, кластерные взаимодействия).
   • Возможность применения привычных инструментов мониторинга, балансировки нагрузки и автоматизации (например, Ansible или Puppet).

Сферы применения

NVMe over TCP является оптимальным выбором для компаний, которые хотят получить максимальную производительность от SSD без замены существующей сетевой инфраструктуры:

• Модернизация существующих ЦОД: Позволяет организациям, использующим стандартные Ethernet-сети, внедрить высокоскоростные хранилища без «перестройки» сетевой архитектуры.
• Консолидация инфраструктуры: Объединение трафика хранения данных и другого сетевого трафика на одном коммутаторе снижает количество оборудования и упрощает его обслуживание.
• Виртуализация и частные облака: Обеспечивает быстрое хранилище для виртуальных машин и контейнеров, повышая плотность виртуализации на физических хостах.
• Базы данных и высоконагруженные приложения: Предоставляет высокую производительность для СУБД, систем реального времени и аналитических платформ, критичных к задержкам.
• Аварийное восстановление (Disaster Recovery): Благодаря работе через TCP/IP, протокол позволяет организовать производительное реплицирование данных на удаленные площадки без использования дорогих специализированных каналов связи.
